DINGHaISHENG WIRE&CABLE

产品说明

额定电压： 450/750V
额定温度：70℃
参考标准:JB/T 8734.2-1998
导体使用绞合：1.5-70 镀锡或裸铜
PVC绝缘符合ROHS ,REACH环保要求
使用标准绝缘厚度，易裁线，易剥离。
用于一般电气，电子电源连接线。

 PRODUCT DESCRlPTION
1. Rate temperature: 70℃
2. Rate voItage: 450/750V
3. Standard:JB/T 8734.2-1998
4. Solld or stranded .tinned or bare copper conductor 1.5-70
5. pvc insulation, ROHS、REACH compliant.
6. Uniform insulation thickness to ensure easy stripping and cutting
7. For general purpose internaI wiring of appliance.

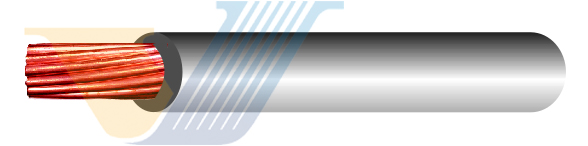

　CABLE CONSTRUCTION/产品结构

截面 mm2 线芯结构 No.mm2 导体直径 mm 绝缘标称厚度 mm MAX.COND.RESISTANCE
最大导体电阻
（Ω/km,20℃,DC)		 DIELECTRIC STRENGTH
耐压强度
（VAC,5min)
2.5 19/0.41 2.05 0.8 8.21 2500
4 19/0.52 2.6 0.8 5.09 2500
6 19/0.64 3.2 0.8 3.39 2500
10 49/0.52 4.68 1 1.95 2500
16 49/0.64 5.63 1 1.24 2500
25 98/0.58 7.52 1.2 0.795 2500
35 133/0.58 8.53 1.2 0.565 2500
50 133/0.68 10 1.4 0.393 2500
70 189/0.68 12.2 1.4 0.277 2500
